すりわり付きイモネジの、取扱い先端形状とサイズ

前の画面に戻る

鉄製の平先イモネジ

鉄製のとがり先イモネジ

鉄製の丸先イモネジ

ステンレス製の平先イモネジ

ステンレス製のとがり先イモネジ

　

六角穴付き止めねじの、取扱い先端形状と寸法（Ni-Cr-Mo 鋼）

Cup Point Set Screw

　

Flat Point Set Screw

　

Cone Point Set Screw

　

Cup & Cone Point Set Screw

　

Knurled Cup Point Set Screw

　

一般的に細径の六角穴付き止めねじは、六角棒スパナーで強く締め付けた場合に、六角穴が馬鹿になったり（なめたり）、割れたりし易いものです。

しかし、弊社の六角穴付き止めねじは六角穴の精度が良く、材質にニッケル・クロム・モリブデン鋼（ SNCM240 ） を使用しており、熱処理をして硬度も HRC50～53 と高く、靱性もあるため、六角棒スパナーがねじ切れるまで締め付けても、六角穴は馬鹿にならない（舐めない）し、割れません。

又、その六角棒スパナーがねじ切れた六角穴に磁石を近づけますと、六角穴が変形していませんので、ねじ切れた六角棒スパナーが磁石に吸着され、六角穴から引き出されます。

broken test figure

当社の六角穴付き止めねじは、黒染（表面処理）後、真空熱風乾燥機で表面の防錆油を乾燥させておりますので、 組立の時、作業者の手に油がつかず、又自動組立に使用しやすく、錆びにくくなっております。

　

DEL規格・デルスクリューの紹介

前の画面に戻る

DEL規格とは、すりわり付き止めねじのJIS規格（B1117）より短い全長（1.0mm～1.8mm）を斉田製作所が独自に設けた規格です。

すりわり付きイモネジのとがり先 以下にDEL規格を設けた経緯と、デルスクリューの紹介を致します。

　

すりわり付き止めねじのJIS規格に激震が！

1988年（昭和63年）に、すりわり付き止めねじのJIS規格（B1117）に大きな変更がありました。

この変更の目的は、JIS規格とISO規格との統合を目指しての事だと思いますが、その結果、 旧規格と新規格のすりわり付き止めねじが市場に混在して流通するようになり、使う人達も、作る人達も、大分長いあいだ混乱しました。

斉田製作所では1965年の創業以来、様々なすりわり付き止めねじを受注して製造をしてきましたが、 その辺りの状況を肌で感じてまいりました。

　

JIS規格より、もっと短い止めねじが欲しい～っ！！

例えば、JIS規格の平先・すりわり付き止めねじの規格では 一番短い全長は 2mmですが、もっと短い全長の止めねじが欲しい時があります。

M1、M1.2、M1.4や M1.6等の細いすりわり付き止めねじでさえ、JIS規格での一番短い全長は2mmです。 しかしユーザーとしては、2mmよりも短い全長の止めねじを使いたい事は、多々あります。 そんな時にはユーザー自身が欲しい図面を書いて特別に注文しますが、 今の日本でこの様な注文に応じてくれる工場は、とても少なくなっています。

また運よく注文に応じてくれる工場が見つかっても、ユーザーの望む品質・納期・価格に応えてくれるとは限りません。 イモネジの外見は簡単な形状ですが、特に太さの割に短いイモネジを作るのは中々難しいのです。

一般的なカム式自動旋盤でイモネジを製造するには切削ダイスを使うのですが、 この切削ダイスでイモネジを作るのには職人の高い技術が必要です。 しかしカム式自動旋盤の高い技術を持った職人は高齢になり、若い職人はカム式自動旋盤を敬遠し、NC自動旋盤に携わっています。

鉄製のとがり先イモネジ 弊社ではカム式自動旋盤での ねじ切り加工に於いては、切削ダイス加工に見切りをつけ、バイトによるチェーシング加工の開発を 1987年から開始し、今では全ての P-8型カム式自動旋盤をマイコン制御のカム式自動旋盤に改造し、 ねじ切り加工をバイトによるチェーシング加工で行っています。

マイコン制御のカム式自動旋盤については「イモネジを作っている動画」も、分かり易いと思います。

イモネジの製造関連の事情は、 「消える製造機械」や 「消える工場」や 「イモネジが蘇（よみがえ）る日」 に詳しく書きましたので、よろしければご参照ください。

　

DEL（デル）規格の誕生

すりわり付き止めねじのJIS規格 B1117-1995では、 ねじ先の形状は「平先」「とがり先」「棒先」「くぼみ先」及び「丸先」の5種類となっていますが、 弊社が受注したすりわり付き止めねじの先端形状別では「平先」「とがり先」「丸先」の3種類で 96%を占めています。

2004（平成16）年以前は、古い規格に基づいた すりわり付き止めねじ と、新しい規格に基づいた すりわり付き止めねじ と、 各ユーザーが独自に設計した すりわり付き止めねじ が、世の中に混在している状況でした。

そこで弊社は細径の すりわり付き止めねじ を独自に規格化しようと決心し、DEL（デル）規格のDELscrew（デルスクリュー）を 2004年7月に日本語のWEBサイトで発表しました。また 2011年3月には英語のWEBサイトでも発表し、 2012年1月には中国語のWEBサイトでも発表しました。

下記表の「色の付いた枠」をクリックすると、それぞれの規格表や図・写真を表示します。

ネジ先形状 すりわり付き止めねじ
DEL規格
快削鋼 		DEL規格
ステンレス鋼 		JIS規格
B1117-1995
平先 M1×1.0～ M1×1.0～ M1×2.0～
とがり先 M1×1.0～ M1×1.0～ M1×2.0～
丸先 M1×1.0～ DEL規格 ナシ M1×2.0～
くぼみ先 受注生産 M1.6×2.0 ～
棒先 受注生産 M1.6×2.5 ～

DEL（デル）規格はM1～M2.5の細径 8種類（M1、M1.2、M1.4、M1.6、M1.7、M2、M2.3、M2.5）を JIS規格には無い全長 1.0mm ～ 1.8mm までを0.1mm 刻みに取り揃えて DELscrew（デルスクリュー）とした すりわり付き止めねじ の規格です。 その形状や公差は、1980年制定のJIS規格と1988年制定のJIS規格とを融合しました。

英語の” dell ”には、「小さい谷」・「小渓谷」と言う意味があります。

短い全長のイモネジを欲しい人は世界中にいるはずと、このDEL（デル）規格を世界に向けて発信しています。 外国語対応のWEBサイトとしては現在、 英語のDELscrewと、 中国語のDELscrewを運営しています。 今、世界各国の会社や個人と取引をさせて頂いております。

また、ステンレス（SUS303相当）の細径8種類（M1、M1.2、M1.4、M1.6、M1.7、M2、M2.5、M3）も、 全長1.0mm～1.8mmまでの一部ですが、ステンレス・DELscrew（デルスクリュー）として、 弊社独自のデル規格としました。

短いすりわり付き止めねじの品質は「無料サンプル」で、ご確認頂けます。 ただし、六角穴付き止めねじの無料サンプルは、ご用意できませんので、ご了承ください。

頭の無い止めねじ（イモネジ）のJIS規格には「すりわり付き止めねじ（B1117）」と「六角穴付き止めねじ（B1177）」があります。 両者の違いを一覧表にしましたので、よろしければご覧ください。 ちなみに、頭のある止めねじのJIS規格には「四角止めねじ（B1118）」が有ります。

すりわり付き止めねじで、弊社がM1からM3までの細い呼び径を揃えている理由ですが、 それは、世間ではM3よりも大きいM4、M5、M6、等々の呼び径は、 一般的にはホーローセットと呼ばれている六角穴付き止めねじが供給されていて、 切削加工の弊社が得意の、小さくて短いイモネジの強みが発揮できないからです。

六角穴付き止めねじは、M1.6はありますが、M1.4、M1.2、M1はありません。 細径（小径）のM1、M1.2、M1.4 は細すぎて六角穴の制作が難しいのですネ。

　

DEL（デル）規格（鉄製）

鉄製の平先イモネジ 先端形状としての需要は、平先(45%)・とがり先(35%)・丸先(16%)の三種類で 95%以上がカバーできる事から、鉄製のDEL（デル）規格の先端形状はこの三種類としました。

鉄製のDEL（デル）規格の「呼び径（太さ）」は、
M1、M1.2、M1.4、M1.6、M1.7、M2、M2.3、M2.5 の８種類です。
M1.7 と M2.3 は古いJIS規格で、現在のJISねじ規格表には載っていませんが、 市場ではまだまだ使われていますので鉄製のDEL（デル）規格に加えました。

鉄製のとがり先イモネジ 鉄の材質は鉛入り快削鋼（SUM24L）相当の秋山精鋼の2600Sを使っており、 標準在庫は亜鉛めっき（白と黒）ですが、客先のご要望により、その他のメッキや、表面焼入れ（浸炭焼入れ等）を施します。

材質が鉄（快削鋼:SUM24L）ですので、強度は余りありません。JISの強度区分は、14Hです。

鉄製の丸先イモネジ JIS規格に載っている全長（2.0mm以上）については、全長公差をDEL規格では +0/－0.2mm 又は +0/－0.3mm としています。 （現在のJIS規格の全長公差は ±0.2mm 又は ±0.3mm です）

JIS規格より短い全長（2.0mm未満）は、全長公差を ±0.05mm としています。

受注製作では、全長が1mm未満の イモネジも、加工できます。
（外径ねじ部分の山数が、2山有れば製作可能です）

　

DEL（デル）規格（ステンレス製）

ステンレス製の平先イモネジ ステンレス製の先端形状は、平先・とがり先の二種類です。

ステンレス製のDEL（デル）規格のねじ呼び径は、
M1、M1.2、M1.4、M1.6、M1.7、M2、M2.5、M3、の8種類です。
M1.7 は古いJIS規格で、現在のJISねじ規格表には載っていませんが、市場ではまだまだ使われていますので、ステンレス製のDEL（デル）規格に加えました。

ステンレス製のとがり先イモネジ ステンレス製のDEL（デル）規格の材質は秋山精鋼のASK-3000FL（鉛入り）を使っており、 これは鉛を除けばSUS303（鉛ナシ）相当です。 また、ご要望により表面処理も施します。

受注品として秋山精鋼のASK-3000S（鉛ナシ）でも製作しており、 これはSUS303（鉛ナシ）相当の材質です。

JIS規格に載っている全長（2.0mm以上）については、全長公差をDEL規格では +0/－0.2mm 又は +0/－0.3mm としています。 （現在のJIS規格の全長公差は ±0.2mm 又は ±0.3mm です）

JIS規格より短い全長（2.0mm未満）は、全長公差を ±0.05mm としています。

　

六角穴付き止めねじ 規格くらべ（DEL規格とJIS規格）

前の画面に戻る

下記「表内の色の付いた部分」をクリックすると、それぞれの規格表を表示します。

ネジ先形状
↓		 六角穴付き止めねじ
DEL規格
Ni・Cr・Mo鋼 		JIS規格
B1177-2007
平先 M1.6×2.0～ M1.6×2.0～
とがり先 M2×2.0～ M1.6×2.0～
くぼみ先 M1.6×2.0～ M1.6×2.0～
棒先 DEL規格 ナシ M1.6×2.0～
丸先 DEL規格 ナシ JIS規格 ナシ
CCポイント
（Wポイント）		 M2×2.0～ JIS規格 ナシ
ギザ先 M3×3.0～ JIS規格 ナシ

六角穴付き止めねじのJIS規格 B1177-2007では、ねじ先の形状は 「平先」、「とがり先」、「くぼみ先」及び「棒先」の4種類となっていて、すりわり付き止めねじにある「丸先」は規格がない。

DEL規格では、ねじ先の形状は「平先」、「とがり先」、「くぼみ先」、「CCポイント(Wポイント)」及び「ギザ先」の5種類となっており、 CCポイント(Wポイント)とギザ先は、この業界で考え出された形状です。

　

CCPoint（WPoint）写真 CCポイント(Wポイント)は写真の様になっていて、「くぼみ先」と「とがり先」が一緒になった形で、相手先に強く食い込む様になっています。

CCポイントは、Cup & Cone ポイントの略です。Wポイントは、ある会社の商標登録でしたが、今はその会社は存在していません。

CCポイント中央の尖った部分は、「くぼみ先」の円周部よりも0.1mm～0.2mmほど出っ張っていますので、 ねじを締めていくと「くぼみ先」の円周部よりも先端の尖った部分が先に相手に食い込みます。

ギザ先写真 ギザ先は写真の様に「くぼみ先」の円周部がギザギザになっていて、相手先に強く食い込んだ後、緩み難くなっています。

　

　

　

特別注文のネジと切削品

　

すりわり付きイモネジ

特殊イモネジ
M2xP0.25xL1.0

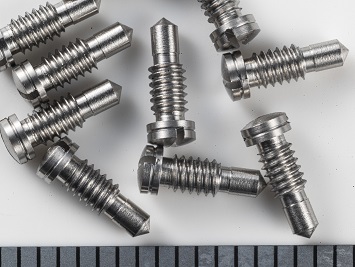

材質：ステンレス鋼 		すりわり付き特殊イモネジ M1x0.8 すりわり付き特殊イモネジ M1x0.8
棒先イモネジ
M2.6xP0.45xL4.5
材質：ステンレス鋼 		棒先イモネジ 棒先イモネジ
イモネジ
M2xP0.4xL2.5
材質：アルミ

ねじ部の V 溝は、スリワリのベロバリ発生の防止用です。 		イモネジ M2x2.5(Al) イモネジ M2x2.5(Al)
調整ねじ
M2xP0.25xL4.0

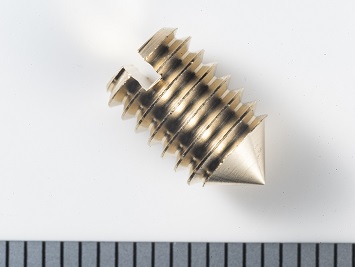

材質：真鍮（しんちゅう） 		調整ねじ 調整ねじ
ピン付きイモネジ
M1xP0.25
材質：真鍮（しんちゅう） 		ピン付きイモネジ ピン付きイモネジ

上に掲げたのはホンの一部のイモネジです。弊社の標準DEL規格品が使えない場合はお問い合わせください。



平小ねじ・皿小ねじ の受注生産品

特殊平小ねじ
M2xP0.4xL1.8
材質：ステンレス鋼

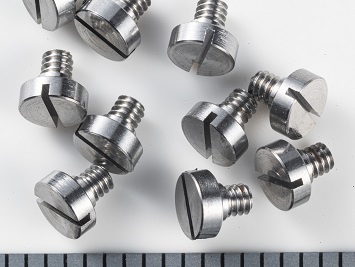

外径部の V 溝は、スリワリのベロバリ発生の防止用です。 		特殊平小ねじ 特殊平小ねじ
平小ねじ
M0.7xP0.175xL1.2
材質：ステンレス鋼 		平小ねじ 平小ねじ
皿小ねじ
M1xP0.25xL3
材質：ステンレス鋼 		皿小ねじ 皿小ねじ
ミシン用ねじ SM5/64
材質：S45C
焼入れ Niめっき 		ミシン用ねじ ミシン用ねじ
特殊ねじ
M2xP0.4
材質：ステンレス鋼

外径部の V 溝は、スリワリのベロバリ発生の防止用です。 		特殊ねじ 特殊ねじ

上に掲げたのはホンの一部の平小ねじ、皿小ねじや特殊ねじです。貴社オリジナルのねじをご検討される場合はお問い合わせください。



特殊形状をしたネジの、受注生産品いろいろ

リードスクリュー（一条ねじ）
リード0.85
材質：真鍮（しんちゅう） 		リードスクリュー リードスクリュー
調整ねじ
M2xP0.25xL2.5
材質：真鍮（しんちゅう） 		調整ねじ 調整ねじ
調整ねじ
M3.5xP0.35xL3.0
材質：真鍮（しんちゅう） 		調整ねじ 調整ねじ
ブッシュ
D1.6xd1.0xL0.6
材質：真鍮（しんちゅう） 		ブッシュ ブッシュ
つば付ブッシュ
D2.2xd1.0xL1.3
材質：リン青銅 		つば付ブッシュ つば付ブッシュ
特殊ピン
D2.5xL6.5
材質：真鍮（しんちゅう） 		特殊ピン 特殊ピン
スタッドピン
D1.5xL1.1
材質：真鍮（しんちゅう） 		スタッドピン スタッドピン



六角袋ナットのM1.4とM1.2、丸ナット

M1.4 六角袋ナット

材質：洋白（ようはく） 		M1.4 六角袋ナット 写真は準備中
M1.2 六角袋ナット

材質：洋白（ようはく） 		M1.2 六角袋ナット 写真は準備中
丸ナット M2xP0.25

材質：真鍮（しんちゅう） 		丸ナット M2xP0.25 写真は準備中


イモネジを作っている動画

前の所に戻る
