平先ホーローセット商品寸法一覧

平先ホーローセットサイズ一覧表

六角穴付き止めねじ（ホーローセットスクリュー）平先ホーローセットスクリュー硬さ： HRC50～53 材質：ニッケル・クロム・モリブデン鋼（SNCM240） (Hex Setscrew with Flat Point)

ねじ呼び径 → ピッチ →	M1.6 P0.35	M1.7 P0.35	M2 P0.4	M2.5 P0.45	M2.6 P0.45	M3 P0.5	M4 P0.7	M5 P0.8
【見積り】と【受注】の最低数量は 1,000 個です。さらに 1,000 個単位となります。　例えば、1,000 個、2,000 個、3,000 個、等です。
六角穴対辺 S →	0.7	0.7	0.9	1.3	1.3	1.5	2.0	2.5
全長　公差 ↓	★ 表内のサイズ部分をクリックすると、寸法図が表示されます。（呼び径 M2 、全長 2.5mm 、の止めねじは M2x2.5 と表しています）
2.0 ±0.20	M1.6x2	M1.7x2	M2x2

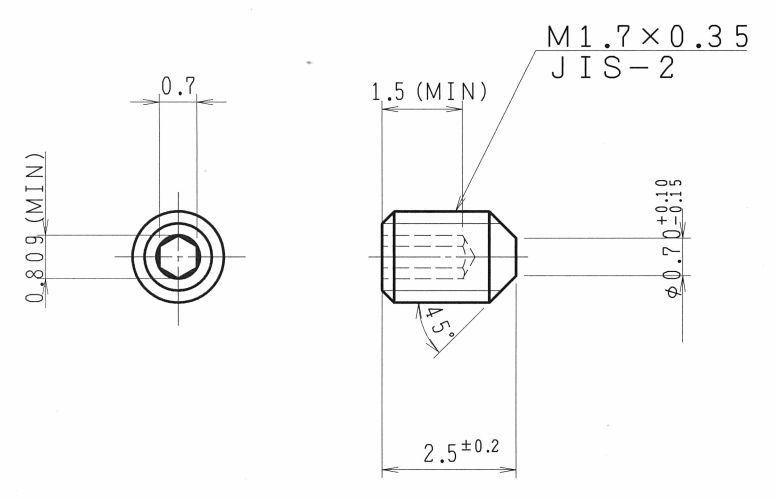

2.5 ±0.20	M1.6x2.5	M1.7x2.5	M2x2.5	M2.5x2.5	M2.6x2.5	M3x2.5
3.0 ±0.20	M1.6x3	M1.7x3	M2x3	M2.5x3	M2.6x3	M3x3	M4x3
4.0 ±0.24	M1.6x4	M1.7x4	M2x4	M2.5x4	M2.6x4	M3x4	M4x4	M5x4

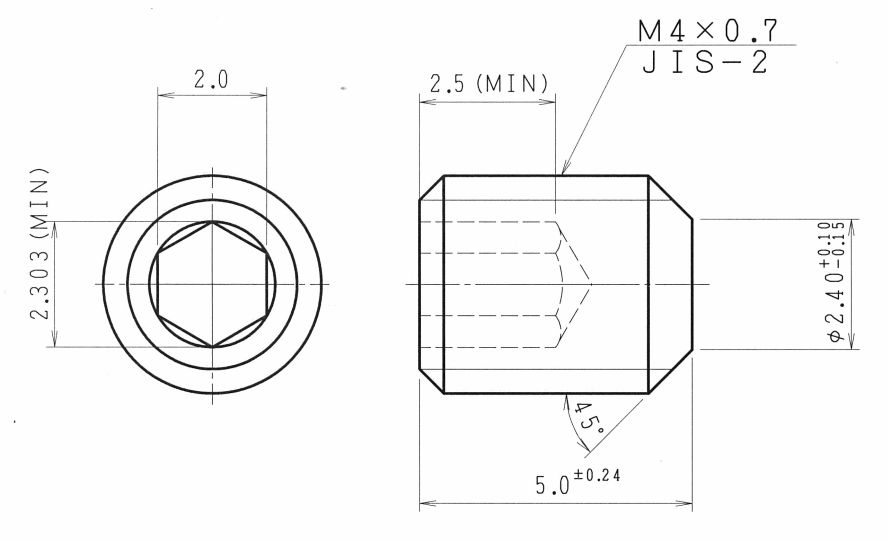

5.0 ±0.24		M1.7x5	M2x5	M2.5x5	M2.6x5	M3x5	M4x5	M5x5
6.0 ±0.24			M2x6	M2.5x6	M2.6x6	M3x6	M4x6	M5x6
8.0 ±0.29			M2x8	M2.5x8	M2.6x8	M3x8	M4x8	M5x8

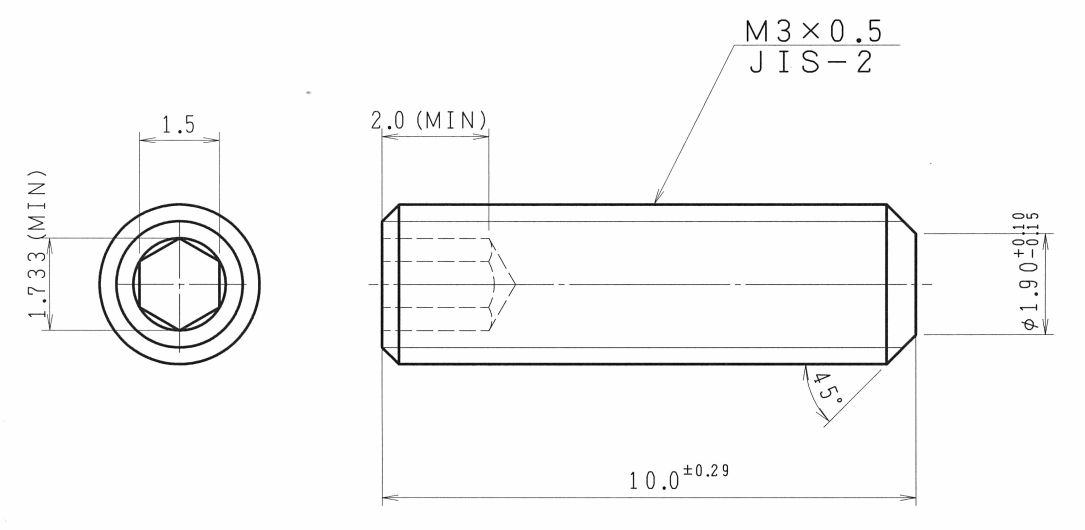

10.0 ±0.29			M2x10	M2.5x10	M2.6x10	M3x10	M4x10	M5x10
12.0 ±0.35						M3x12	M4x12	M5x12
